2 各部の名称とはたらき

本製品における各部の名称とそのはたらきは、下図のとおりです。

2-1 LiveShell W本体

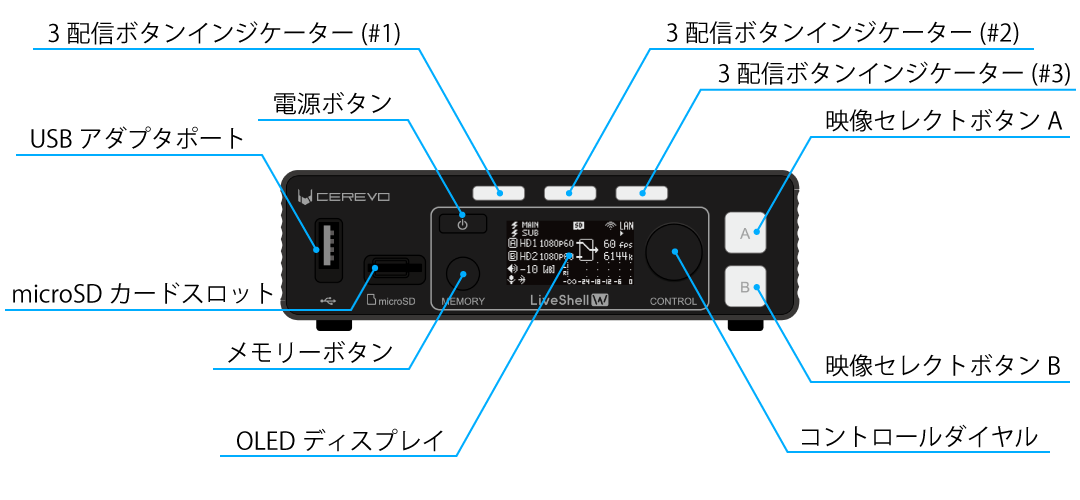

前面

ja_211_ncd100_unit_front

USBアダプタポート

本製品のアクセサリを接続するためのUSB A端子です。

microSDカードスロット

映像の録画を行う場合に使用するmicroSDカードを挿入するための端子です。

電源ボタン

本製品の電源を入れるまたは切るためのボタンです。

メモリーボタン

メモリー機能を使う場合に、ディスプレイの表示をメモリーモードに切り替るためのボタンです。

3配信ボタンインジケーター

配信の開始と停止の操作を行うためのボタンです。ボタンは内照式となっており、光により配信状態を示します。

OLEDディスプレイ

本製品の動作状態を文字等で表示するためのディスプレイです。本体操作ボタンによる設定を行う際にはメニューが表示されます。

コントロールダイヤル

本製品の設定等の操作を行うときに使うダイヤルです。

映像セレクトボタンA

本製品に入力されている映像を選択するためのボタンのうちの1つです。ボタンは内照式となっており、光により選択状態を示します。

映像セレクトボタンB

本製品に入力されている映像を選択するためのボタンのうちの1つです。ボタンは内照式となっており、光により選択状態を示します。

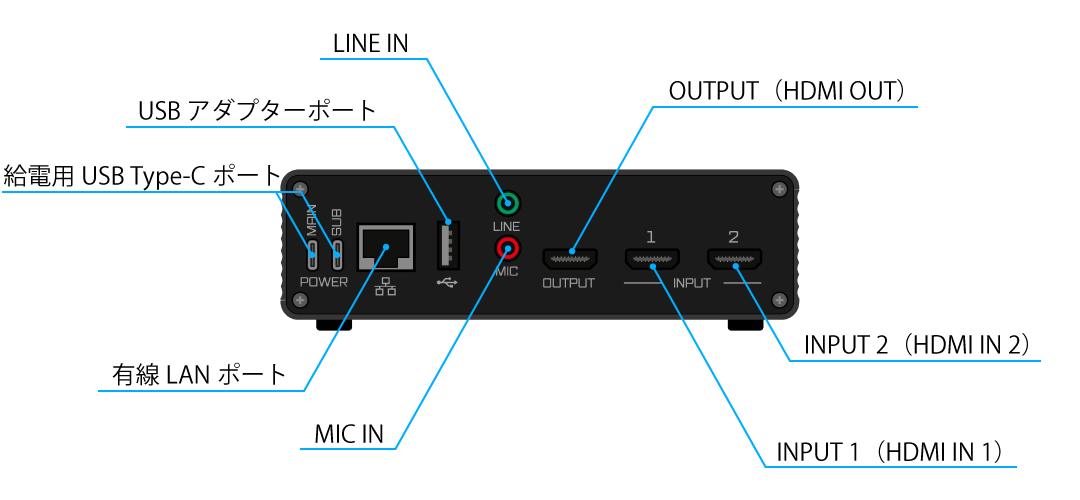

背面

ja_211_ncd100_unit_rear

給電用USB Type-Cポート

本製品の電源入力端子です。MAINとSUBの2系統の入力があります。

有線LANポート

本製品をネットワークに接続するためのLAN端子です。

USB アダプターポート

本製品に無線LANアダプタやUSB通信アダプタを接続するためのUSB A端子です。

LINE IN

本製品にラインレベルのアナログ音声信号を入力するための3.5mmステレオジャックです。

MIC IN

本製品にマイクレベルのアナログ音声信号を入力するための3.5mmモノラルジャックです。

INPUT 1（HDMI IN 1）

本製品に映像および音声信号を入力するためのHDMI入力端子のうちの1つです。

INPUT 2（HDMI IN 2）

本製品に映像および音声信号を入力するためのHDMI入力端子のうちの1つです。

OUTPUT（HDMI OUT）

本製品が配信している映像および音声をモニタするためのHDMI出力端子です。

左側面

ja_211_ncd100_unit_left

M4ナット

本製品を固定するためのナットです。

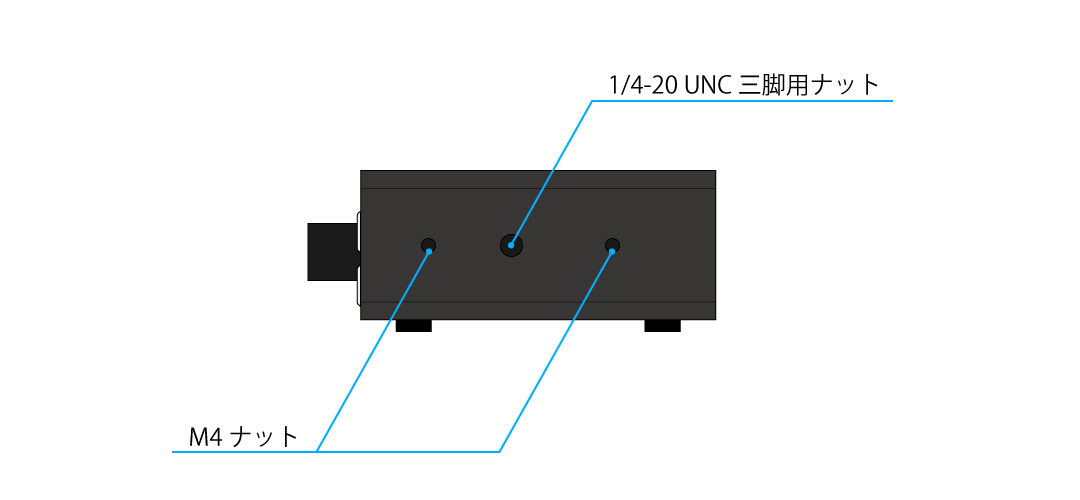

右側面

ja_211_ncd100_unit_right

1/4-20 UNC 三脚用ナット

本製品を三脚等に取り付けるためのナットです。

M4ナット

本製品を固定するためのナットです。

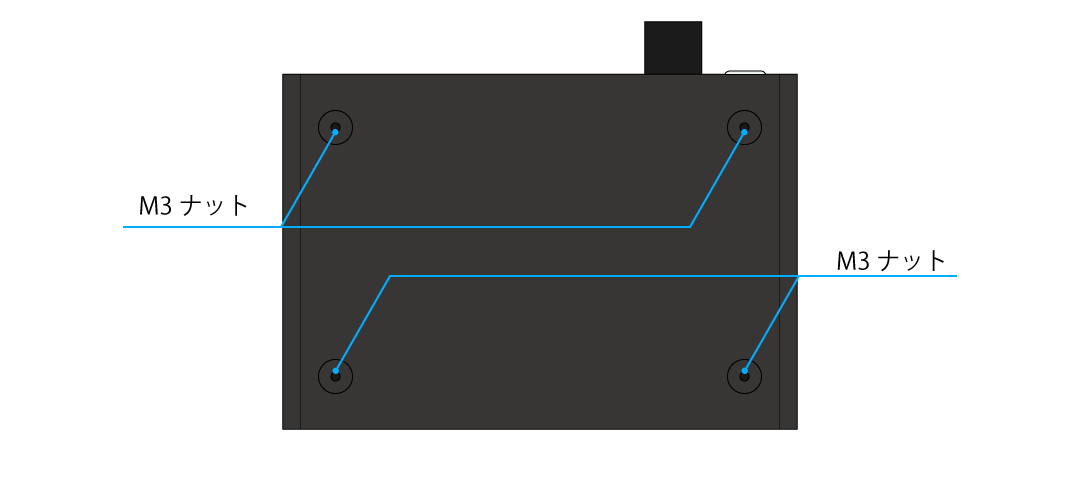

底面

ja_211_ncd100_unit_bottom

M3ナット

本製品を棚板等に固定するためのナットがあります。

2-2 LiveShell Studio

LiveShell Studioとは

LiveShell Studioは、本製品に内蔵されている操作用Webアプリケーションであり、パソコン・タブレット・スマートフォンなど（以下、操作用端末と呼びます。）のWebブラウザにより接続することができます。
本製品の多くの機能は、LiveShell Studioを使って操作や設定が行えるようにできています。

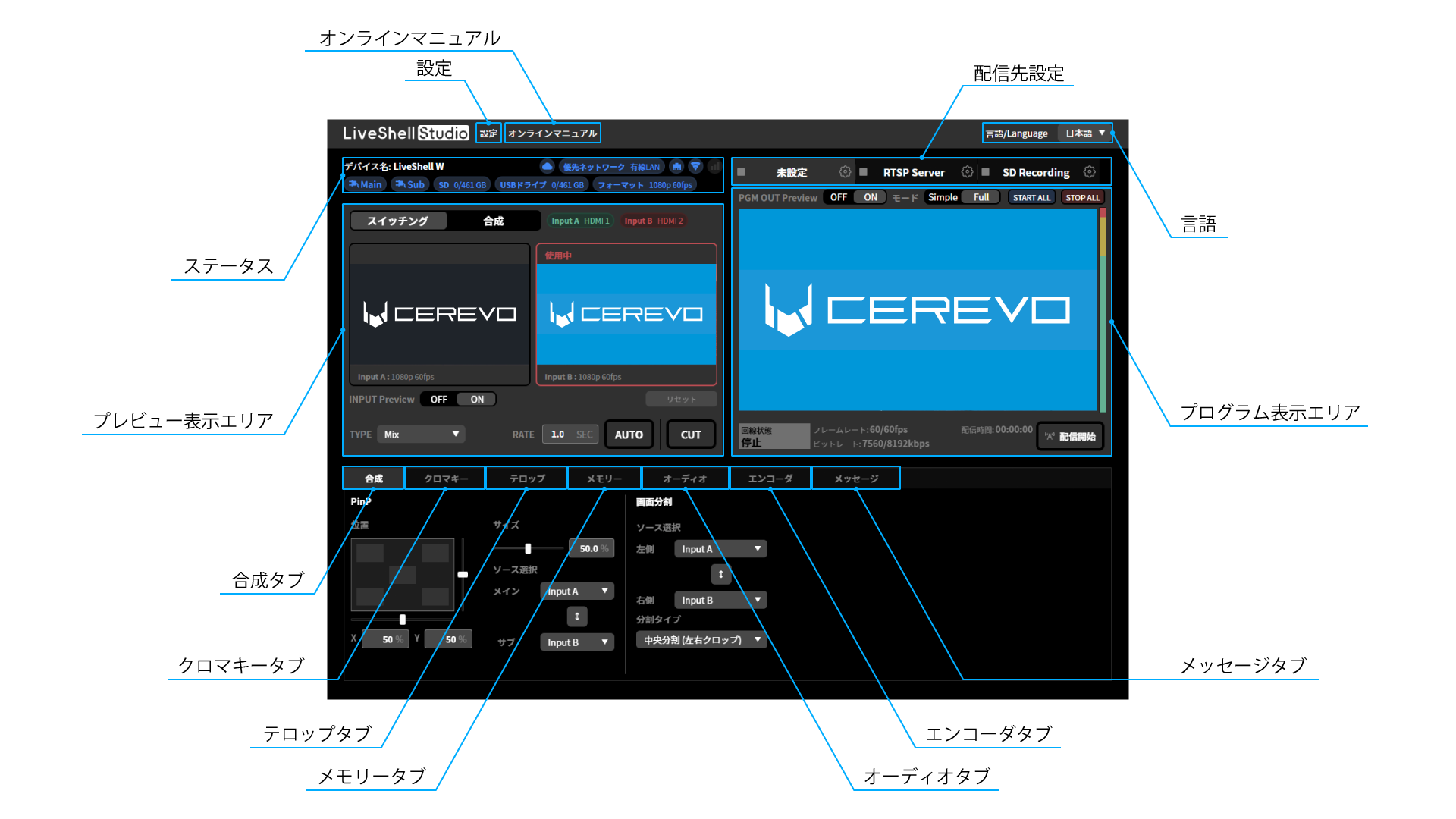

LiveShell Studioの画面の見方

LiveShell Studioのアプリケーション画面はWebブラウザに表示されています。
この表示の見方は、以下のとおりです。 ja_222_ncd100_web_top_overview

設定
- 各種設定を表示・変更することができます。
オンラインマニュアル
- 本製品のオンラインマニュアルを表示します。
言語
- LiveShell Studioの表示言語の変更を行うことができます。変更可能な言語は以下のとおりです。
  - 日本語
  - English
ステータス
- 現在の各ステータスを表示します。表示される内容は以下のとおりです。
  - LiveShell Remoteへの接続状態
    - LiveShell Remoteへの接続状態を表示します。接続を検知できない場合はグレーアウトで表示されます。
      →8 LiveShell Remoteによる遠隔操作設定
  - 優先ネットワーク
    - 現在ネットワークへ優先して使用される接続インターフェースの種類が表示されます。
  - ネットワーク種別
    - 現在ネットワークへ接続されている接続インターフェースの種類が表示されます。接続を検知できない場合はグレーアウトで表示されます。
  - 電源状態
    - ACアダプターやモバイルバッテリーなどの電源機器が、MAINとSUBのどちらに接続されているかを表示します。接続を検知できない場合はグレーアウトで表示されます。
  - メディア接続状態
    - SDカード/USBドライブのマウント状態および残り容量を表示します。接続を検知できない場合はグレーアウトで表示されます。
  - システム映像フォーマット
    - 現在本体に設定されているシステム映像フォーマットを表示します。
      →6-1 システム映像フォーマットの設定
プレビュー表示エリア
- 本体に入力されている映像のサムネイルを表示します。また「スイッチング」では映像のスイッチングが、「合成」では映像の合成を行うことができます。
  →スイッチング（映像の切り替え）
  →映像の合成
プログラム表示エリア
- 合成後のプログラム出力映像を表示します。
  →プログラム出力のライブビューイング
  →ライブビューイングの制約事項
配信先設定
- 各チャンネルの配信設定を行うことができます。
  →7 配信・録画の設定

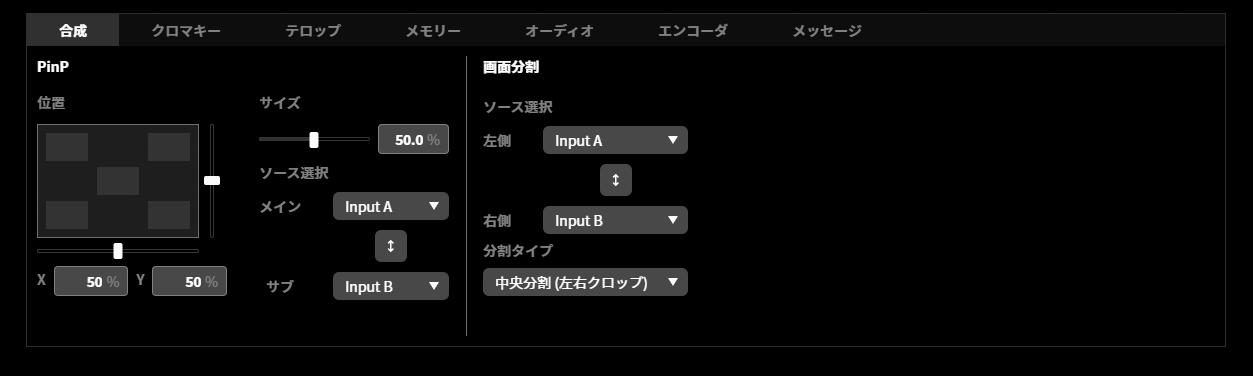

合成タブ
- 映像の合成に関する設定を行うことができます。
  →映像の合成

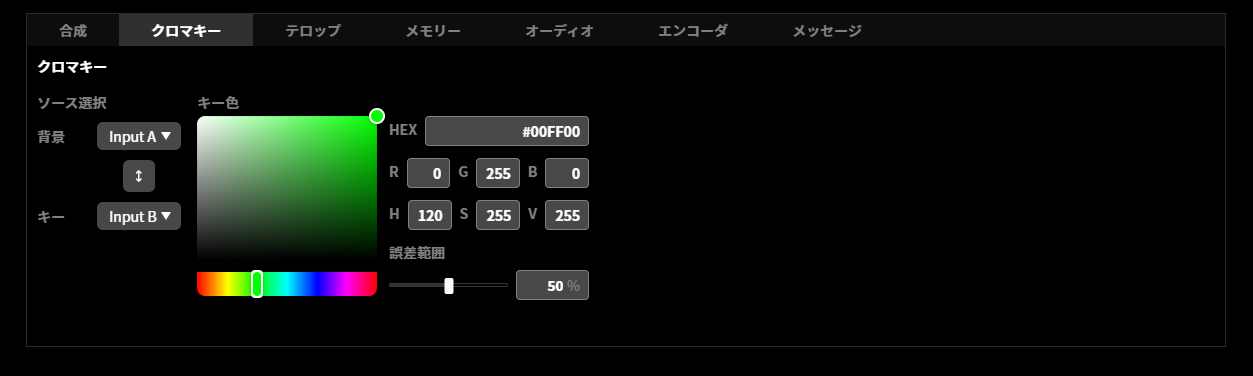

クロマキータブ
- クロマキーに関する設定を行うことができます。
  →クロマキーを利用する

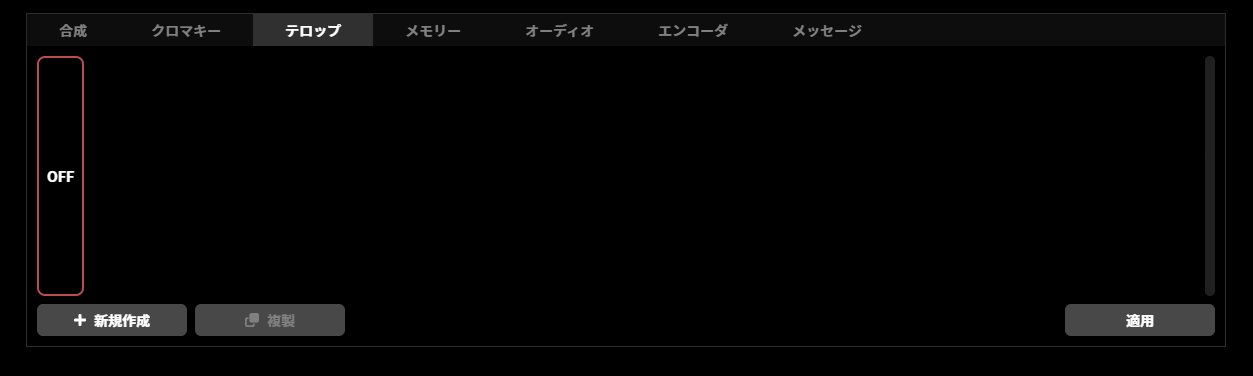

テロップタブ
- テロップに関する設定を行うことができます。
  →テロップを利用する

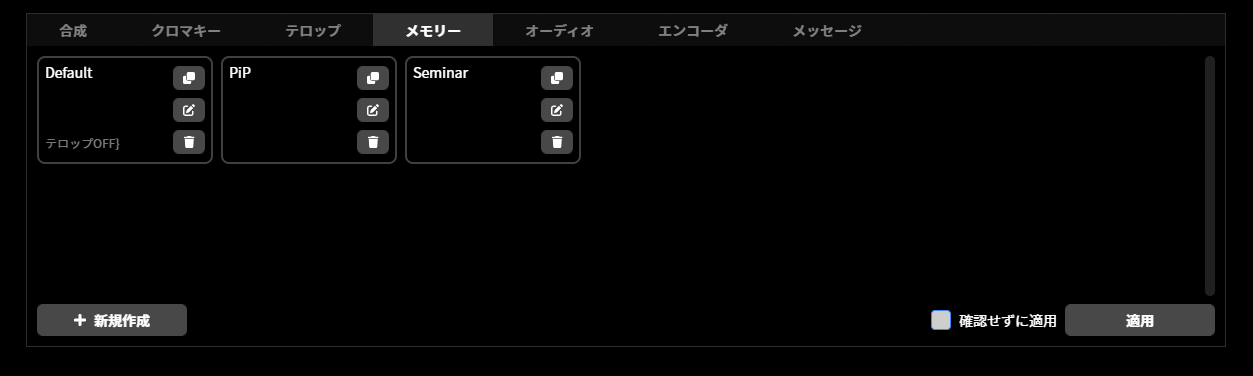

メモリータブ
- メモリー機能に関する設定を行うことができます。
  →メモリー機能

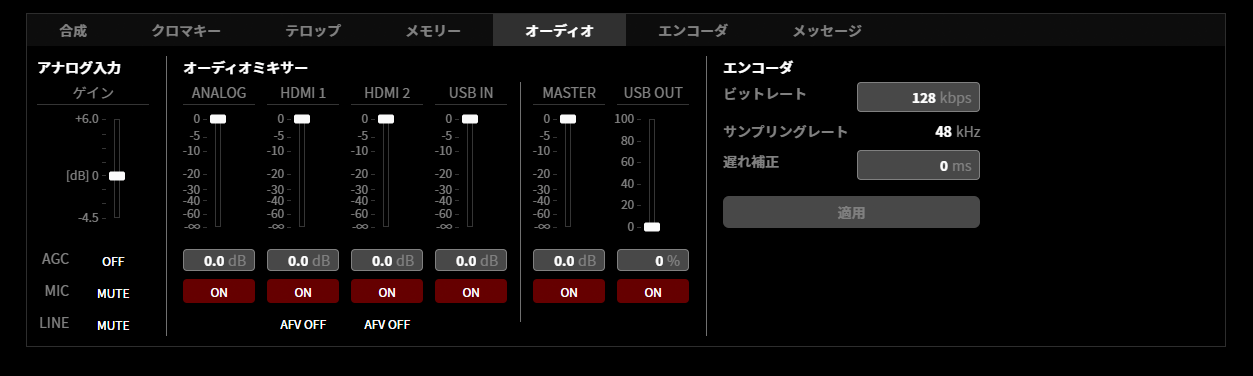

オーディオタブ
- オーディオに関する設定を行うことができます。
  →6-3 音声の設定

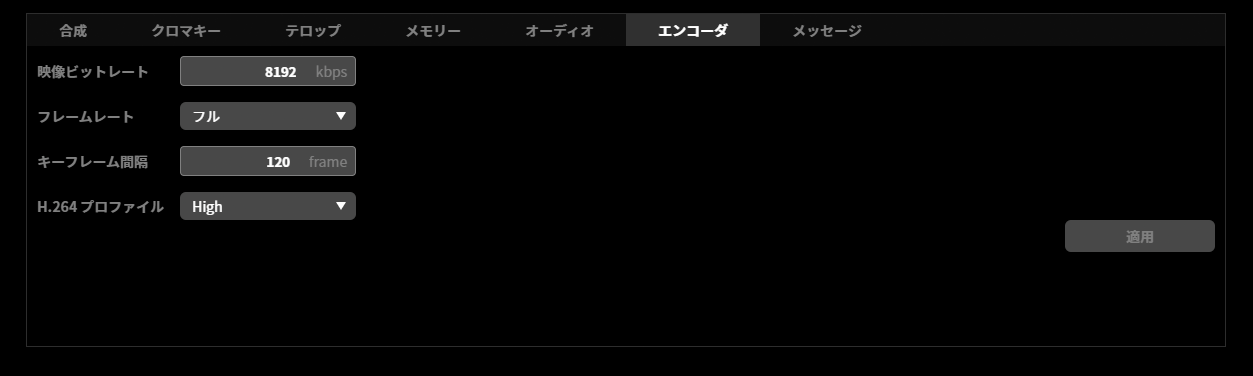

エンコーダタブ
- エンコーダに関する設定を行うことができます。
  →映像エンコーダの設定
メッセージタブ
- 現在行われている操作に関するメッセージや、エラーメッセージが表示されます。
  →14 エラーメッセージ
