3 準備

3-1 映像および音声の入力

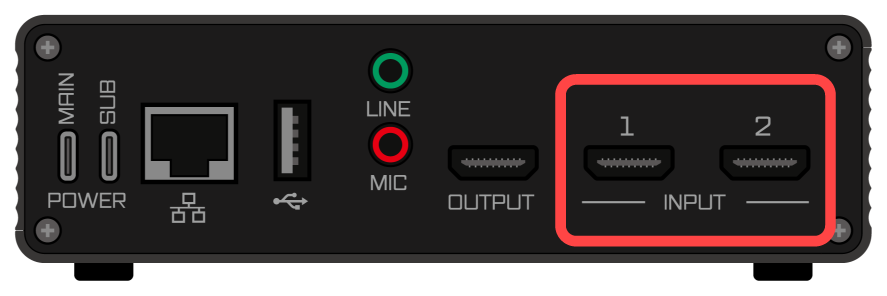

HDMIケーブル（別売）を用いて、カメラやパソコンなどの映像機器と本製品背面のHDMI端子（INPUT 1およびINPUT 2）を接続してください。

映像機器を1台のみ接続する場合には、INPUT 2へ接続してください。 311_ncd100_unit_hdmi_1

HDMIケーブルでの接続完了後に映像機器の電源を入れてください。
映像機器の電源が入った状態で接続すると、本製品にて映像が正常に認識されない場合があります。

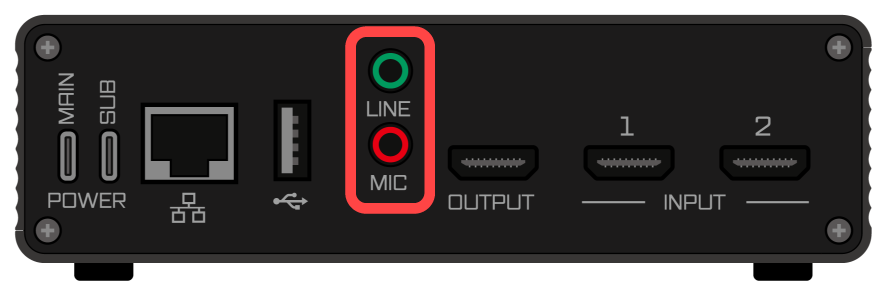

HDMI以外の音声を入力したい場合には、LINE入力・MIC入力・USB入力を使用してください。
この3つの入力は同時に使用することもできます。 311_ncd100_unit_audio_1

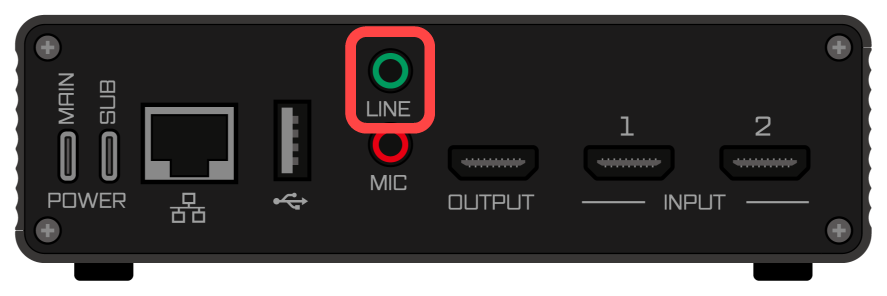

音声ケーブル（別売）を用いて、カメラやパソコンなどの音声出力端子と本製品背面のLINE IN端子を接続してください。 311_ncd100_unit_audio_analog_2

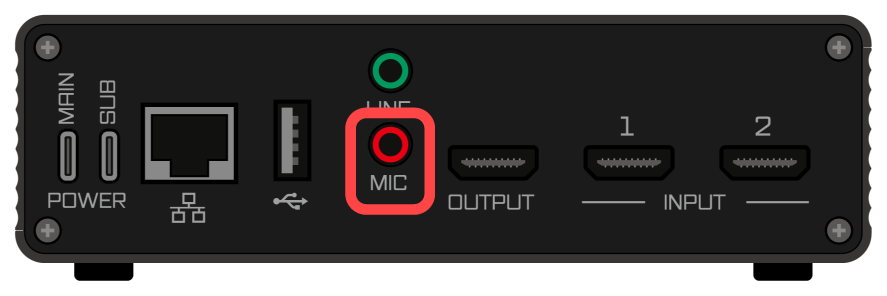

音声ケーブル（別売）を用いて、マイクと本製品背面のMIC IN端子を接続してください。 311_ncd100_unit_audio_analog_3

本製品はUSBオーディオインターフェースを接続することが可能です。

使用できるUSBオーディオインターフェースは以下のとおりです。
なお、全てのデバイスとの接続性は保証していません。

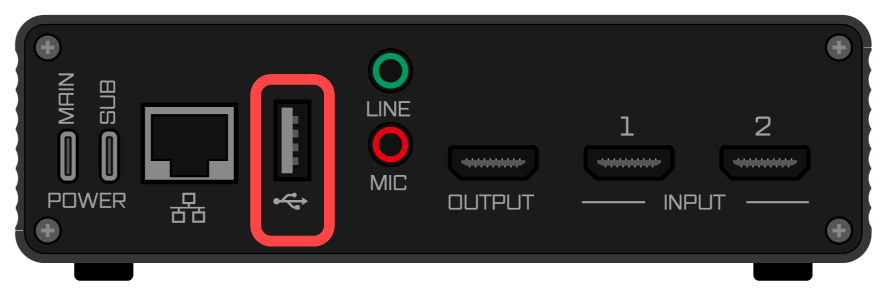

USB入力を使用する場合には、USBケーブル（別売）を用いて、USBオーディオインターフェースと本製品背面のUSBアダプターポートを接続してください。 321_ncd100_unit_wireless-lan_1

本製品を使用するにはネットワークへ接続する必要があります。

実際に使用するネットワークへの接続方法に合わせ、以下の接続準備を行ってください。

LANケーブル（別売）を用いて、ルーターやスイッチングハブなどのネットワーク機器と本製品背面の有線LANポートを接続してください。 321_ncd100_unit_ethernet_1

無線LANアダプタを本製品背面のUSB アダプターポートへ接続してください。 321_ncd100_unit_wireless-lan_1

本製品は有線LANで配信を行い、無線LANで接続した操作用端末から設定や操作を行うといったことが可能です。

その場合には有線LANで接続すると、無線LANで接続するそれぞれの項目にしたがって接続準備を行ってください。

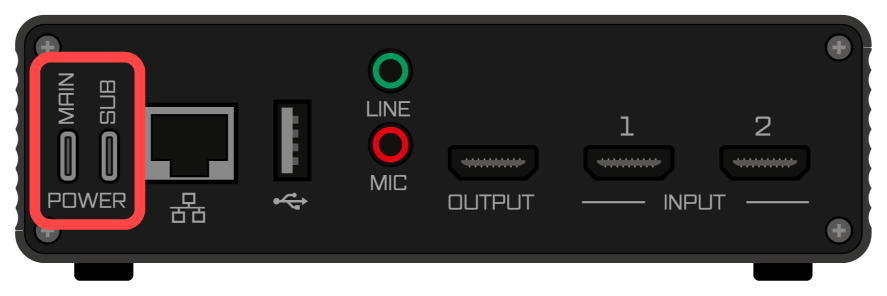

USB Type-Cケーブルを用いて、ACアダプターやモバイルバッテリーなどの電源機器と本製品背面のUSB Type-Cポート（MAINおよびSUB）を接続してください。

電源機器を1台のみ接続する場合には、MAIN端子へ接続してください。 330_ncd100_unit_power_1

Tip

当社指定品以外のACアダプターやモバイルバッテリーを使用する場合には、以下を参照してください。
→電源装置の指定

Tip

MAINおよびSUBの両方を使用する場合には、以下を参照してください。
→電源の冗長化
